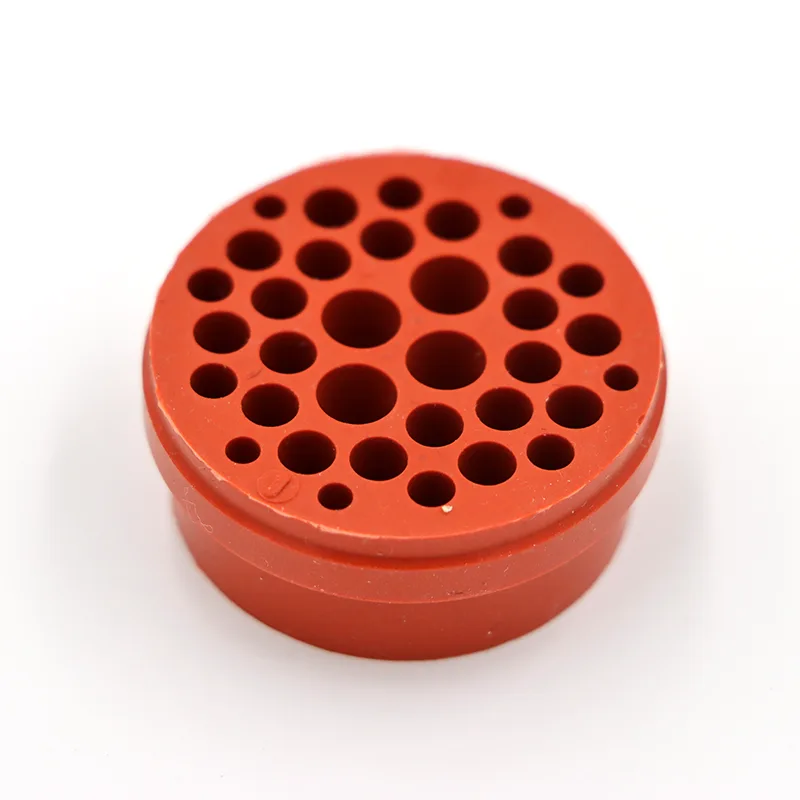

Hoe beschermt een siliconenrubberpakking voor een autoconnector kritieke elektrische systemen?

1. De cruciale rol van afdichting in autoconnectoren

Moderne voertuigen bevatten honderden elektrische connectoren die sensoren, actuatoren, regeleenheden en stroomdistributiesystemen met elkaar verbinden. Eén enkel punt waar vocht of geleidende vervuiling binnendringt, kan intermitterende fouten, valse diagnostische foutcodes of een volledige systeemstoring veroorzaken. DeAutomotive connector siliconen rubberen pakkinglost deze kwetsbaarheid op door een duurzame, soepele barrière te creëren tussen de bijpassende connectorhelften.

In tegenstelling tot harde plastic afdichtingen of O-ringen die afhankelijk zijn van nauwkeurige maattoleranties, zijn siliconenrubberpakkingen geschikt voor kleine verkeerde uitlijningen, thermische uitzetting en slijtage van componenten gedurende de levensduur van het voertuig. Dit vergevingsgezinde karakter is vooral waardevol in omgevingen met veel trillingen, zoals motorcompartimenten, waar connectoren voortdurend mechanische spanning ervaren door de werking van de motor en de input van de weg.

De afdichtingsfunctie gaat verder dan alleen wateruitsluiting. Effectieve pakkingen voorkomen ook het binnendringen van strooizout, remstof, olienevel en schoonmaakchemicaliën die de contactoppervlakken kunnen aantasten en de elektrische weerstand kunnen verhogen. In ernstige gevallen kunnen vervuilde connectoren leiden tot oververhitting, vonkoverslag en zelfs brandgevaar. Daarom is de selectie van een geschikteAutomotive connector siliconen rubberen pakkingis niet slechts een ontwerpdetail, maar een fundamentele veiligheids- en betrouwbaarheidsbeslissing.

Uit gegevens uit de sector blijkt dat defecten aan elektrische connectoren verantwoordelijk zijn voor een aanzienlijk percentage van de garantieclaims in de auto-elektronica. Veel van deze fouten zijn terug te voeren op een ontoereikende afdichting of degradatie van afdichtingsmaterialen bij langdurige blootstelling aan temperaturen onder de motorkap en chemicaliën. Siliconenrubber, met zijn inherente stabiliteit over een breed temperatuurbereik, biedt een bewezen oplossing voor deze aanhoudende uitdaging.

• Intermitterend signaalverlies– vochtoverbrugging tussen de pinnen veroorzaakt onregelmatige sensormetingen.
• Verhoogde contactweerstand– oxidatie en corrosie verhogen de junctietemperaturen.
• Kortsluitingen– geleidende verontreinigingen creëren onbedoelde elektrische paden.
• Voortijdig falen van componenten– bedieningsmodules en actuatoren verliezen de communicatie.
• Diagnostische foutcodes– valse storingen leiden tot onnodige reparaties en stilstand.

2. Materiaalkunde: waarom siliconenrubber uitblinkt in afdichtingstoepassingen

Siliconenrubber onderscheidt zich van organische elastomeren door zijn silicium-zuurstof-ruggengraat, die uitzonderlijke thermische stabiliteit en chemische weerstand biedt. Hoewel materialen als nitril (NBR) of ethyleenpropyleendieenmonomeer (EPDM) adequaat presteren in gematigde omgevingen, worden ze snel afgebroken onder de extreme omstandigheden die voorkomen in moderne motorcompartimenten en accubehuizingen van elektrische voertuigen.

Vloeibaar siliconenrubber (LSR) en rubber met hoge consistentie (HCR) zijn de twee belangrijkste vormen die worden gebruikt voor connectorpakkingen. LSR, verwerkt door spuitgieten, biedt uitstekende vloei-eigenschappen voor complexe geometrieën met fijne details zoals geribbelde afdichtingsoppervlakken en ontwerpen met meerdere holtes. HCR, doorgaans door compressie of transfergegoten, biedt een hogere scheursterkte voor grotere of dikkere pakkingen. Beide varianten kunnen worden geformuleerd met additieven om specifieke eigenschappen te verbeteren, zoals zelfsmering voor gemakkelijke montage.

De belangrijkste materiaalkenmerken die ervoor zorgen dat siliconenrubber de voorkeur geniet voor het afdichten van connectoren zijn onder meer:

• Breed bedrijfstemperatuurbereik– van -50°C tot +200°C, waarbij sommige fluorsiliconenkwaliteiten oplopen tot +230°C.
• Lage compressieset– behoudt de afdichtingskracht na langdurige compressie, doorgaans onder de 25% bij 150°C gedurende 22 uur.
• Uitstekende ozon- en UV-bestendigheid– barst of hardt niet uit bij blootstelling aan atmosferische oxidatiemiddelen.
• Inherente hydrofobiciteit– stoot water af en is bestand tegen vochtopname.
• Chemische resistentie– bestand tegen motoroliën, koelvloeistoffen, remvloeistoffen en vele reinigingsmiddelen.
• Diëlektrische eigenschappen– behoudt de elektrische isolatie, zelfs in natte omstandigheden.

Fluorsiliconenrubber (F-LSR) is een gespecialiseerde variant die verbeterde weerstand biedt tegen brandstoffen en agressieve chemicaliën, terwijl de thermische stabiliteit van standaard siliconen behouden blijft. Deze kwaliteit wordt vaak gespecificeerd voor connectoren die zich in de buurt van brandstofinjectoren, turbocompressoren of andere gebieden met blootstelling aan koolwaterstoffen bevinden.

Bij het materiaalkeuzeproces moet rekening worden gehouden met de specifieke chemische omgeving, het temperatuurprofiel en de mechanische eisen van elke toepassing. Een pakking die goed presteert in een connector in het passagierscompartiment kan voortijdig defect raken bij toepassing onder de motorkap met hogere thermische cycli en blootstelling aan chemicaliën.

3. Belangrijkste prestatieparameters voor connectorpakkingen

Het specificeren van eenAutomotive connector siliconen rubberen pakkingvereist een zorgvuldige evaluatie van verschillende prestatiemaatstaven. Elke parameter beïnvloedt het vermogen van de pakking om een ​​betrouwbare afdichting te behouden gedurende de levensduur van het voertuig, die op sommige platforms langer dan 15 jaar kan duren.

Naast deze fysieke eigenschappen speelt de geometrie van de pakking een cruciale rol. Geribbelde of gegolfde afdichtingsoppervlakken verhogen de contactdruk per oppervlakte-eenheid, waardoor de afdichting tegen vloeistoffen en gassen wordt verbeterd. De vorm van de dwarsdoorsnede moet ook zo worden ontworpen dat overmatige spanningsconcentraties worden vermeden die tot voortijdig falen kunnen leiden.

Compressiekracht is een andere kritische overweging. Onvoldoende compressie zorgt ervoor dat vloeistofbanen zich kunnen ontwikkelen, terwijl overmatige compressie de connectorbehuizing kan overbelasten of ervoor kan zorgen dat de pakking in openingen terechtkomt. Eindige-elementenanalyse (FEA) wordt gewoonlijk gebruikt om het pakkingontwerp te optimaliseren voor een uniforme spanningsverdeling over het afdichtingsvlak.

4. Applicatieomgevingen: van motorruimten tot accupakketten

De werkomgeving van eenAutomotive connector siliconen rubberen pakkingvarieert dramatisch per voertuiglocatie. Het begrijpen van deze omgevingen is essentieel voor het selecteren van de juiste materiaalkwaliteit en ontwerpconfiguratie.

4.1. Connectoren motorruimte

Connectoren in de motorruimte worden blootgesteld aan de zwaarste omstandigheden: temperaturen boven de 150 °C in de buurt van uitlaatspruitstukken, blootstelling aan motorolie, koelvloeistof en brandstofdampen, en voortdurende trillingen als gevolg van de werking van de motor. Pakkingen in dit gebied moeten bestand zijn tegen thermische veroudering en de afdichtingskracht behouden ondanks herhaalde thermische cycli. Fluorsiliconenkwaliteiten worden vaak gespecificeerd voor connectoren in de nabijheid van brandstofsystemen.

4.2. Transmissie en aandrijflijn

Op de transmissie gemonteerde sensoren en actuatoren vereisen pakkingen die bestand zijn tegen automatische transmissievloeistof (ATF) en tandwielolie. Terwijl standaard siliconen een goede weerstand bieden tegen veel oliën, kunnen fluorsiliconen of speciaal samengestelde siliconenverbindingen nodig zijn voor een langere levensduur in deze agressieve vloeistofomgevingen.

4.3. Passagierscompartiment en carrosserie-elektronica

Connectoren die zich in de cabine van het voertuig bevinden, ondervinden mildere omstandigheden: gematigde temperaturen (doorgaans -20°C tot +85°C), minimale blootstelling aan chemicaliën en lagere trillingsniveaus. Standaard siliconenrubberkwaliteiten leveren ruim voldoende prestaties in deze toepassingen, waarbij de voornaamste zorg langdurige veroudering en weerstand tegen reinigingsmiddelen is.

4.4. Batterijsystemen voor elektrische voertuigen

Hoogspanningsconnectoren in EV-batterijpakketten brengen unieke uitdagingen met zich mee: blootstelling aan diëlektrische vloeistoffen, potentieel voor boogtracking en strenge veiligheidseisen. Siliconenpakkingen moeten bij deze toepassingen uitstekende diëlektrische sterkte, vlamvertraging en weerstand tegen koelvloeistoffen vertonen. Zelfsmerende kwaliteiten hebben vaak de voorkeur om de montage te vergemakkelijken en het risico op connectorschade tijdens onderhoud te verminderen.

4.5. Buitenverlichting en sensoren

Connectoren voor koplampen, achterlichten en ADAS-sensoren moeten bestand zijn tegen UV-straling, opspattend water en extreme temperaturen. De inherente UV-stabiliteit en hydrofobiciteit van siliconen maken het een ideale keuze, op voorwaarde dat het pakkingontwerp adequate weerbestendigheidskenmerken bevat.

• Thermisch– piektemperaturen, fietsfrequentie en duur van de blootstelling.
• Chemisch– soort vloeistoffen, concentratie en duur van het contact.
• Mechanisch– trillingsamplitude, frequentie en koppelcycli van connectoren.
• Milieu– UV-blootstelling, vochtigheid, zoutnevel en binnendringend stof.
• Elektrisch– spanningsniveau, stroom en vereiste isolatieweerstand.

5. Ontwerpoverwegingen voor betrouwbare afdichting

Het ontwerpen van een connectorafdichtingssysteem omvat meer dan het selecteren van een materiaal en het specificeren van een hardheidswaarde. De interactie tussen de pakking, connectorbehuizing en bijpassende componenten moet zorgvuldig worden geanalyseerd om optimale prestaties te bereiken.

5.1. Pakkinggeometrie en afdichtingsmechanisme

Het afdichtingsmechanisme kan radiaal zijn (afdichtend tegen een cilindrisch oppervlak), axiaal (afdichtend tegen een plat oppervlak) of een combinatie van beide. Radiale afdichtingen, die vaak worden gebruikt in cilindrische connectoren, zijn afhankelijk van de compressie van de pakking tussen de binnen- en buitenwanden van de behuizing. Axiale afdichtingen, vaak aangetroffen in rechthoekige of meerpinsconnectoren, comprimeren de pakking tussen twee vlakke oppervlakken.

Geribbelde ontwerpen vergroten het aantal afdichtingsbarrières en zorgen voor redundantie bij kleine onvolkomenheden in het oppervlak. Elke ribbe creëert een aparte afdichtingslijn en de ruimtes tussen de ribben kunnen fungeren als drukontlastingszones of vuilvangers.

5.2. Compatibiliteit van behuizingsmateriaal

Het materiaal van de connectorbehuizing (meestal polyamide (PA), polybutyleentereftalaat (PBT) of andere technische thermoplastische materialen) moet compatibel zijn met de siliconenpakking. Sommige siliconenformuleringen kunnen weekmakers of cyclische siloxanen met een laag molecuulgewicht bevatten die in het behuizingsmateriaal kunnen migreren en spanningsscheuren of maatveranderingen kunnen veroorzaken. Ongegronde hechting aan technische kunststoffen is een wenselijke eigenschap die de robuustheid van de afdichting vergroot.

5.3. Assemblage- en paringskrachten

Het pakkingontwerp moet de afdichtingsprestaties in evenwicht brengen met aanvaardbare montagekrachten. Overmatige insteekkracht kan de connectorterminals beschadigen of de montage op productielijnen bemoeilijken. Zelfsmerende siliconenkwaliteiten verminderen de wrijving tijdens het paren, waardoor de montage wordt vergemakkelijkt terwijl de afdichtingseffectiviteit behouden blijft.

5.4. Tolerantiestapeling

Productietoleranties in connectorbehuizingen en pakkingen kunnen zich ophopen, waardoor de daadwerkelijke compressie die in de geassembleerde connector wordt bereikt, wordt beïnvloed. Statistische tolerantieanalyse wordt gebruikt om ervoor te zorgen dat de pakking binnen alle mogelijke tolerantiecombinaties binnen het optimale compressiebereik blijft.

5.5. Levensduur en duurzaamheid

Van autoconnectoren wordt verwacht dat ze hun afdichting behouden gedurende de gehele levensduur van het voertuig, vaak met meerdere cycli van koppelen en ontkoppelen tijdens productie, service en reparatie. Het pakkingmateriaal moet bestand zijn tegen permanente verharding, slijtage en slijtage door herhaalde connectorbewerkingen.

Ontwerpverificatie omvat doorgaans een combinatie van eindige elementenanalyse (FEA) voor spanningsvoorspelling en fysieke tests om de prestaties onder gesimuleerde gebruiksomstandigheden te valideren.

6. Kwaliteitscontrole en testmethoden

Het garanderen van de betrouwbaarheid van eenAutomotive connector siliconen rubberen pakkingvereist een uitgebreid testregime dat materiaaleigenschappen, maatnauwkeurigheid en functionele prestaties omvat. Industriestandaarden zoals USCAR-2, ISO 16750 en diverse OEM-specificaties bieden raamwerken voor kwalificatietests.

1. Compressieset testen– meet de permanente vervorming na langdurige compressie bij verhoogde temperatuur. Lage compressie-instelwaarden duiden op een uitstekend behoud van de afdichtingskracht op de lange termijn.
2. Lekkage testen– doorgaans uitgevoerd met perslucht of helium om eventuele vloeistofomleidingspaden via de afgedichte connectorinterface te detecteren.
3. Thermisch fietsen– onderwerpt de geassembleerde connector aan herhaalde extreme temperaturen om het vermogen van de pakking om de afdichtingskracht te behouden tijdens thermische uitzettings- en krimpcycli te evalueren.
4. Trillingstesten– Simuleert de bedrijfsomstandigheden van het voertuig om te verifiëren dat de pakking niet losraakt of de afdichtingsintegriteit verliest onder mechanische bekrachtiging.
5. Testen van chemische resistentie– stelt de pakking bloot aan relevante autovloeistoffen (motorolie, koelvloeistof, remvloeistof, brandstof) bij hoge temperaturen om de materiaalcompatibiliteit en het prestatiebehoud te beoordelen.
6. Dimensionale inspectie– verifieert dat de kritische afmetingen van de pakking binnen de gespecificeerde toleranties vallen met behulp van optische meet- of coördinatenmeetmachines.
7. Hardheidsverificatie– bevestigt dat de Shore A-hardheid overeenkomt met de specificatie, omdat afwijkingen de afdichtingsprestaties aanzienlijk kunnen beïnvloeden.

Naast deze standaardtests kunnen voor sommige toepassingen gespecialiseerde evaluaties nodig zijn, zoals:

• Zoutsproeitesten– voor connectoren die zijn blootgesteld aan strooizout.
• Testen van UV-blootstelling– voor externe of gedeeltelijk zichtbare connectoren.
• Testen van isolatieweerstand– om de diëlektrische eigenschappen na blootstelling aan het milieu te verifiëren.
• Testen van vloeistofdompeling– met specifieke vloeistoffen bij verhoogde temperaturen gedurende langere tijd.

Gekwalificeerde leveranciers beschikken doorgaans over interne testmogelijkheden ter ondersteuning van snelle ontwerpherhalingen en productiekwaliteitscontrole.Aobomaakt gebruik van uitgebreide testprotocollen die zijn afgestemd op de internationale autonormen, zodat elke pakking voldoet aan de strenge eisen van moderne voertuigplatforms.
