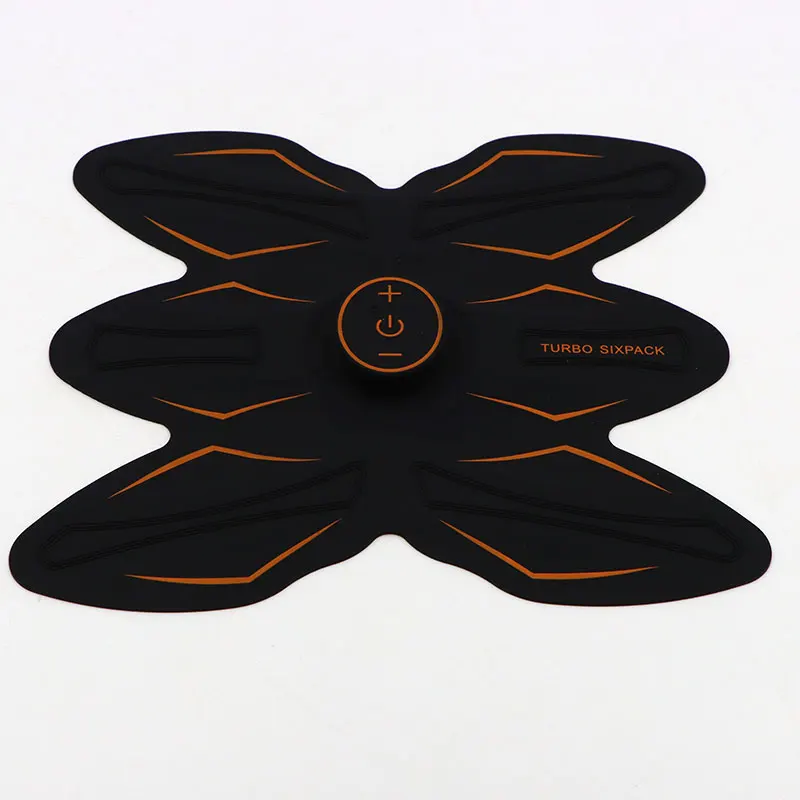

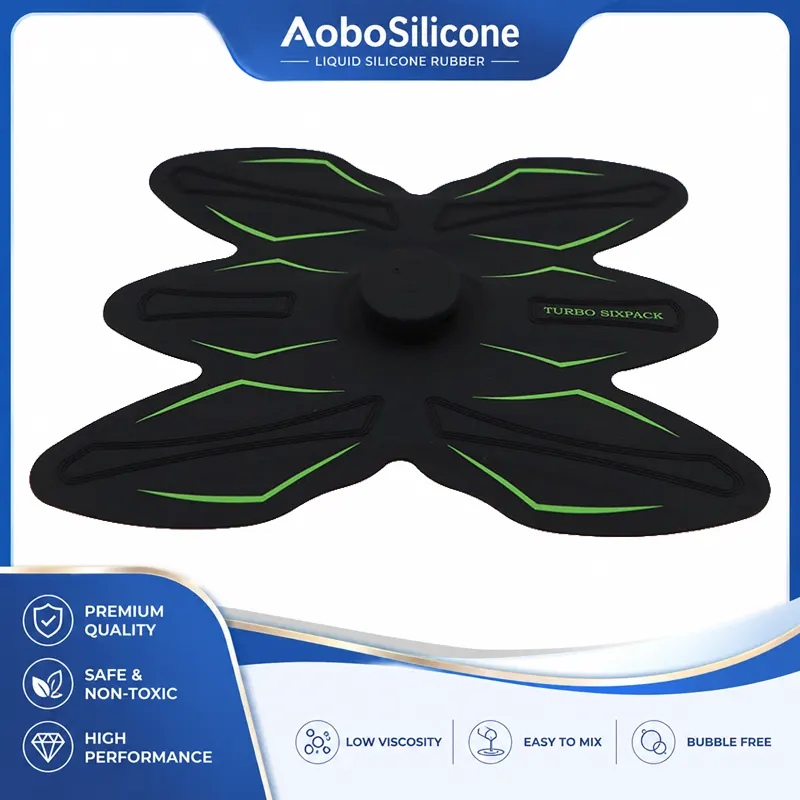

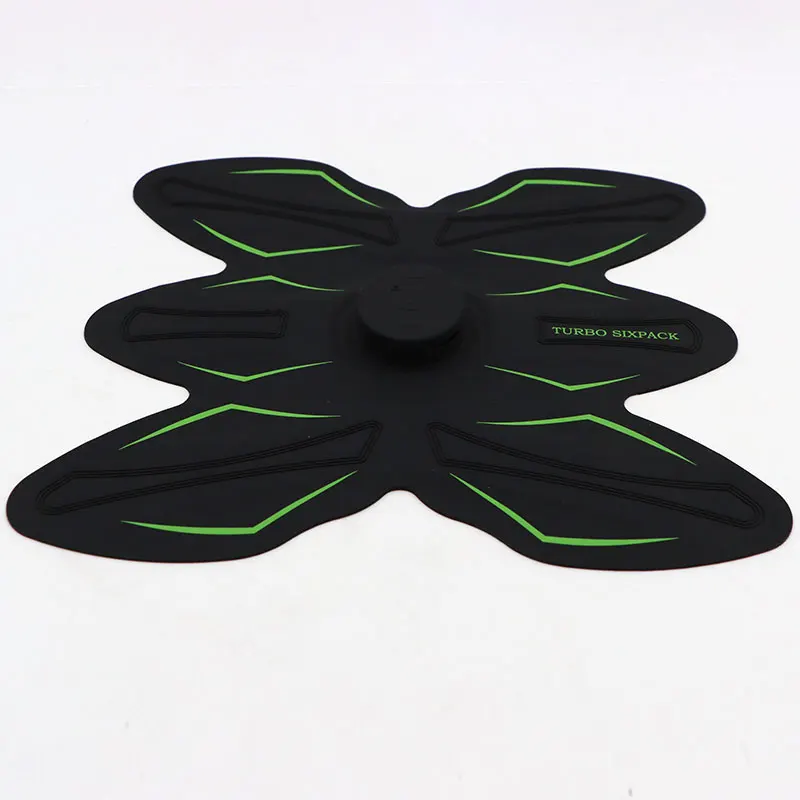

EMS siliconen buikspierpatch

Een EMS-siliconen buikspierpleister moet meer doen dan alleen een elektrode tegen de huid houden. Voor inkoopteams is de echte uitdaging het realiseren van stabiel huidcontact, betrouwbare elektrische geleiding, comfortabele flexibiliteit, veilige componentintegratie en tegelijkertijd consistente massaproductie. Een slechte materiaalkeuze of ongecontroleerd gieten kan leiden tot ongelijkmatige contactdruk, verplaatsing van de elektrode, scheuren van siliconen, slechte hechting of een inconsistent uiterlijk tussen productiebatches.

Waarom LSR geschikt is voor EMS-siliconenpatchtoepassingen

Voor draagbare EMS-producten moeten siliconen flexibel blijven en de maatvastheid behouden tijdens herhaaldelijk buigen, strekken en dagelijks gebruik. Conventionele compressiegegoten siliconen kunnen geschikt zijn voor eenvoudige vormen, maar complexe draagbare structuren vereisen vaak een strakkere controle over wanddikte, geometrie, verbindingsinterfaces en geautomatiseerde productie.

Vloeibaar siliconenrubber biedt verschillende technische voordelen voor dit soort toepassingen.

Ten eerste heeft LSR uitstekende vloei-eigenschappen, waardoor het materiaal relatief complexe holtes en fijne structurele gebieden met hoge herhaalbaarheid kan vullen. Dit is handig wanneer de patch positioneringsribben, elektrode-openingen, klikinterfaces, dunne flexibele secties of geïntegreerde kabelbescherming bevat.

Ten tweede kan LSR worden gegoten in zacht aanvoelende oppervlakken die geschikt zijn voor langdurig huidcontact. Afhankelijk van de formulering kan de hardheid worden gekozen om de flexibiliteit, ondersteuning en vervormingsweerstand in evenwicht te brengen.

Ten derde kan LSR-overmolding het aantal afzonderlijke onderdelen in een draagbaar geheel verminderen. In plaats van meerdere mechanische bevestigingsmiddelen of lijmlagen te gebruiken, kunnen siliconen rond geselecteerde componenten worden gegoten om een ​​geïntegreerde beschermende en functionele structuur te creëren.

Voor merken die EMS-fitnessapparaten onder eigen merk ontwikkelen, kan deze aanpak de montage vereenvoudigen en de algehele productconsistentie verbeteren.

Materiaalprestaties en technische waarde

De siliconenformulering is een van de belangrijkste variabelen bij de ontwikkeling van draagbare EMS. De juiste samenstelling moet worden geselecteerd op basis van de beoogde huidcontactomgeving, mechanische vereisten, apparaatarchitectuur en doelmarkt.

Typische siliconeneigenschappen die relevant zijn voor deze toepassing zijn onder meer:

● Flexibele en elastische structuur voor herhaalde lichaamsbewegingen

● Comfortabel, zacht aanvoelend oppervlak

● Goede weerstand tegen vocht en transpiratie

● Goede weerstand tegen gangbare omgevingsomstandigheden

● Stabiele prestaties bij herhaaldelijk buigen

● Goede maatvastheid na het gieten

● Geringe vervorming onder normale gebruiksomstandigheden

● Geschikte compatibiliteit met elektronische assemblageprocessen, indien correct gespecificeerd

Voor onderdelen die in contact komen met de huid moet bij de materiaalkeuze ook rekening worden gehouden met de toepasselijke regelgeving en testvereisten van de bestemmingsmarkt. Afhankelijk van de productconfiguratie en beoogde claims kunnen merken tests vereisen met betrekking tot beperkte stoffen, compatibiliteit met huidcontact of andere productspecifieke vereisten.

Aobo Silicone kan klanten ondersteunen bij het selecteren van een geschikte siliconenkwaliteit, hardheid, kleur, oppervlakteafwerking en productieproces op basis van de uiteindelijke toepassing.

Typische toepassingen

De EMS-siliconen buikspierpleister kan worden ontworpen voor een reeks draagbare fitnessproducten voor consumenten in plaats van voor een enkele vaste apparaatstructuur.

Typische toepassingen zijn onder meer:

EMS-fitnessriemen en buiktrainers

De siliconenstructuur kan worden geïntegreerd met elektrodegebieden, bedieningsmodules, connectoren en verstelbare bevestigingssystemen om een ​​flexibele buiktrainingsinterface te creëren.

Draagbare spierstimulatieapparaten

Compacte siliconenpleisters kunnen worden ontworpen rond lichtgewicht elektronische modules voor draagbare wellness- en fitnessproducten.

Slimme fitnesswearables

Voor producten die EMS combineren met sensoren, Bluetooth-connectiviteit, oplaadmodules of digitale besturingssystemen, kan siliconen dienen als zowel een beschermende interface als een flexibel extern onderdeel.

Private Label consumentenelektronica

Merkeigenaren hebben mogelijk aangepaste afmetingen, kleuren, logo's, texturen en verpakkingen nodig, terwijl de onderliggende functionele structuur consistent blijft. Siliconengieten is zeer geschikt voor deze OEM/ODM-programma's.

Overwegingen bij ontwerp en aanpassing

Het ontwerp van een EMS-siliconencomponent moet beginnen met de volledige montage en niet alleen met het siliconenonderdeel.

Hardheid selectie

De hardheid van siliconen heeft invloed op het comfort, de flexibiliteit, de vervormingsweerstand en het gebruik. Zachtere materialen kunnen de flexibiliteit en huidconformiteit verbeteren, terwijl een hogere hardheid voor extra structurele ondersteuning kan zorgen.

De aanbevolen hardheid moet daarom worden bepaald op basis van de patchgeometrie, bevestigingsmethode, elektrodeontwerp en verwachte gebruiksomstandigheden.

Elektrode-integratie

De positie en blootstelling van de elektrode zijn kritische ontwerpoverwegingen. De siliconen mal moet een nauwkeurige uitlijning van de elektroden behouden en tegelijkertijd ongewenste bewegingen tijdens montage of gebruik voorkomen.

Afhankelijk van de architectuur kan Aobo Silicone siliconenvormen rond of naast geleidende componenten ondersteunen, waarbij de uiteindelijke configuratie wordt bepaald door het elektronische ontwerp.

Dikte en flexibele zones

Een ongelijkmatige dikte van de siliconen kan de flexibiliteit en vormprestaties beïnvloeden. Gebieden die herhaaldelijk buigen moeten worden ontworpen met de juiste overgangen om de spanningsconcentratie te verminderen.

Dunne secties, randovergangen, locatiekenmerken en versterkte verbindingszones moeten allemaal worden beoordeeld tijdens het matrijsontwerp.

Oppervlakteafwerking

Het buitenoppervlak kan worden aangepast met verschillende texturen, glansniveaus, matte afwerkingen, reliëfpatronen of merkkenmerken. Oppervlaktebehandeling moet worden gekozen op basis van zowel het uiterlijk als de reinigingsvereisten.

Branding

OEM-klanten kunnen het volgende specificeren:

● Logo-reliëf of reliëf

● Aangepaste kleuren

● Oppervlaktestructuren

● Onderdeelnummering

● Verpakkingsconfiguratie

● Aangepaste afmetingen

● Gegoten merkstructuren

Pantone-kleurmatching kan worden ondersteund voor projecten met gevestigde merkrichtlijnen.

Productieproces

Aobo Silicone gebruikt een gestructureerde productieworkflow voor op maat gemaakte siliconencomponenten.

1. Tekening en DFM-beoordeling

Voordat ze gaan bewerken, beoordelen ingenieurs de 2D-tekeningen, 3D-modellen, assemblagevereisten, positionering van de elektrode, wanddikte, diepgangsomstandigheden en kritische afmetingen van de klant.

Het doel is om potentiële vorm- en assemblageproblemen te identificeren vóór de matrijsfabricage.

2. Voorbereiding van siliconenmateriaal

Het gespecificeerde LSR-materiaal wordt bereid volgens de prestatie- en compliance-eisen van de klant. Materiaaleigenschappen zoals hardheid, kleur en uithardingssysteem worden tijdens de productie gecontroleerd.

3. Ontwikkeling van precisiematrijzen

De mal wordt ontworpen op basis van de geometrie van het uiteindelijke onderdeel en het productievolume. Tijdens de ontwikkeling wordt rekening gehouden met poortpositie, ontluchting, scheidingslijnen, inzetstukken en ontkistingsomstandigheden.

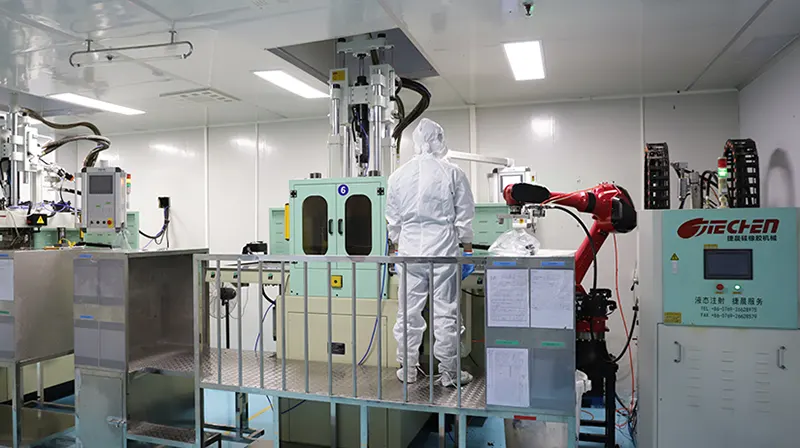

4. LSR-spuitgieten

Vloeibare siliconen worden onder gecontroleerde verwerkingsomstandigheden in de mal gespoten. Vergeleken met handmatig geassembleerde siliconencomponenten biedt geautomatiseerd LSR-gieten een meer herhaalbare geometrie en productieconsistentie.

5. Overmolding en componentintegratie

Waar nodig kunnen siliconen rond speciale inzetstukken of geïntegreerde structuren worden gegoten. De exacte overmolding-methode is afhankelijk van de elektrische componenten, substraatmaterialen en mechanisch ontwerp.

6. Trimmen en afwerken

Na het gieten worden de onderdelen geïnspecteerd en afgewerkt om ongewenste flash- of vormresten te verwijderen. Cosmetische oppervlakken worden gecontroleerd op gebreken die het uiteindelijke draagbare product kunnen aantasten.

7. Inspectie en verpakking

Afgewerkte componenten ondergaan dimensionale en visuele inspecties voordat ze worden verpakt. Aangepaste verpakkingen en identificatie kunnen ook worden geleverd voor OEM-klanten.

Belangrijkste technische parameters

De volgende parameters kunnen worden gebruikt als voorlopige referentie voor EMS-siliconencomponenten. De definitieve specificaties moeten worden bevestigd volgens de productontwerp- en testvereisten.

*De werkelijke waarden zijn afhankelijk van de geselecteerde siliconenverbinding, productstructuur en testmethode. De definitieve technische specificaties moeten worden vastgesteld tijdens de technische validatie.

Kwaliteitscontrole voor draagbare EMS-componenten

Consistentie is vooral belangrijk voor draagbare producten, omdat variaties in afmetingen de assemblage van componenten en de gebruikerservaring kunnen beïnvloeden.

Een typisch kwaliteitscontroleproces omvat inspectie van grondstoffen, goedkeuring van het eerste stuk, inspectie tijdens het proces, bemonstering van afmetingen, inspectie van het uiterlijk en inspectie van de uiteindelijke verpakking.

Voor projecten op maat kunnen de belangrijkste controlepunten het volgende omvatten:

Maatnauwkeurigheid: kritische afmetingen worden gecontroleerd aan de hand van goedgekeurde tekeningen.

Uiterlijk: Oppervlakteverontreiniging, luchtbellen, flits, vervorming, kleurafwijking en vormfouten worden geïnspecteerd.

Mechanische prestaties: Trek-, rek-, scheurweerstand- en vervormingseigenschappen kunnen worden geëvalueerd op basis van projectvereisten.

Compatibiliteit van de montage: siliconencomponenten worden gecontroleerd aan de hand van bijpassende elektronische en mechanische onderdelen.

Batchconsistentie: Productieparameters en inspectiegegevens worden gecontroleerd om de variatie tussen productiebatches te verminderen.

Voor klanten met specifieke kwaliteitsdocumentatievereisten kunnen inspectienormen vóór de massaproductie in het projectkwaliteitsplan worden opgenomen.

Wat inkoopteams moeten bevestigen voordat ze bestellen

Bij de inkoop van een EMS-siliconencomponent moeten inkoopteams voorkomen dat leveranciers uitsluitend op basis van de eenheidsprijs worden beoordeeld.

De belangrijkste vraag is of de leverancier de gehele ontwikkelingscyclus kan ondersteunen.

Vraag het aan de fabrikant:

1. Kunnen ze rechtstreeks vanuit 3D-bestanden en technische tekeningen werken?

2. Kunnen ze de siliconenhardheid aanbevelen op basis van de daadwerkelijke toepassing?

3. Kunnen ze LSR-overmolding of insert-molding ondersteunen?

4. Hoe worden kritische afmetingen gecontroleerd tijdens massaproductie?

5. Kunnen ze aangepaste kleuren, texturen en logo's leveren?

6. Kunnen ze prototypebemonstering vóór massaproductie ondersteunen?

7. Kunnen ze materiaal- en nalevingsdocumentatie verstrekken?

8.Kunnen ze een consistente kwaliteit behouden bij herhaalbestellingen?

Voor OEM/ODM-projecten kan een leverancier die matrijsontwikkeling, siliconengieten, afwerking, inspectie en montageondersteuning kan combineren de coördinatie tussen meerdere leveranciers aanzienlijk verminderen.

Projectervaring: van prototype tot productie

Een typisch klantproject begint met een bestaand EMS-apparaatconcept in plaats van een kant-en-klaar siliconenontwerp.

Een merk voor fitnesselektronica kan bijvoorbeeld in eerste instantie een 3D-model leveren dat bestaat uit een siliconenlichaam, elektrodelocaties, een flexibele kabelinterface en een besturingsmodule. Tijdens de DFM-beoordeling kan de fabrikant onvoldoende wanddikte rond het connectorgebied en een overmatige spanningsconcentratie nabij de rand van de patch vaststellen.

In plaats van het originele ontwerp rechtstreeks te vervaardigen, kan de siliconengeometrie worden aangepast door het connectorgebied te versterken, de overgangsgebieden te optimaliseren en de malstructuur aan te passen. Vervolgens worden prototypemonsters geproduceerd voor montage- en pasvormtesten.

Nadat de klant het monster heeft bevestigd, worden de productieparameters vastgelegd en wordt het gereedschap overgebracht naar gecontroleerde massaproductie. Deze aanpak verkleint het risico op het ontdekken van vorm- of assemblageproblemen pas nadat de productie van grote volumes is gestart.

Voor merken die herhaalbestellingen voor de lange termijn plannen, ligt het voordeel niet alleen in de eerste batch. De grotere waarde is het handhaven van dezelfde materiaalspecificaties, matrijsconfiguratie, inspectiecriteria en uiterlijknormen bij toekomstige productieruns.

Waarom kiezen voor Aobo-siliconen?

Aobo Silicone richt zich op de productie van siliconen op maat voor OEM- en ODM-klanten. Het bedrijf combineert de selectie van siliconenmateriaal, matrijsontwikkeling, LSR-spuitgieten, overmolding, inspectie en productieondersteuning binnen één productieworkflow.

Voor de EMS-siliconen buikspierpleister kunnen klanten de materiaalhardheid, afmetingen, kleur, logo, textuur, structuur en verpakking aanpassen aan het uiteindelijke apparaatontwerp.

De focus ligt niet alleen op het produceren van een siliconenonderdeel, maar op het creëren van een onderdeel dat betrouwbaar werkt binnen de volledige EMS-productassemblage van de klant.

Veelgestelde vragen

Kan de siliconenpatch worden aangepast aan ons bestaande EMS-apparaat?

Ja. Aangepaste gereedschappen kunnen worden ontwikkeld op basis van door de klant aangeleverde 2D-tekeningen, 3D-modellen, monsters of functionele vereisten.

Welke siliconenhardheid wordt aanbevolen?

Er is geen enkele hardheid die geschikt is voor elk EMS-product. Shore A 20–80 kan worden beschouwd als een algemeen ontwikkelingsassortiment, waarbij de uiteindelijke selectie gebaseerd is op flexibiliteit, huidcontact, bevestigingsstructuur, elektrode-integratie en mechanische vereisten.

Kunnen siliconen worden omgevormd met elektronische componenten?

Dit kan afhankelijk zijn van het componentmateriaal, de temperatuurbestendigheid, de geometrie, de verbindingsvereisten en het elektrisch ontwerp. De assemblage moet vóór het bewerken worden geëvalueerd tijdens DFM.

Kun je monsters produceren vóór massaproductie?

Ja. Prototypemonsters kunnen worden ontwikkeld voor dimensionale verificatie, assemblagetests, uiterlijkevaluatie en initiële functionele tests vóór massaproductie.

Kan de siliconenkleur overeenkomen met onze merkkleur?

Ja. Aangepaste kleuren kunnen worden ontwikkeld volgens Pantone-referenties of door de klant goedgekeurde kleurstalen, afhankelijk van de haalbaarheid van het materiaal en de productie.

Is het product geschikt voor medische toepassingen?

Het onderdeel kan zijn ontworpen voor wellness- of fitnessproducten die in contact komen met de huid, maar de geschiktheid voor een gereguleerd medisch apparaat hangt af van het volledige product, het beoogde gebruik, de toepasselijke regelgeving en de vereiste tests. Medische claims mogen niet alleen uit het siliconenmateriaal worden afgeleid.

Welke gegevens moeten wij verstrekken voor een offerte?

De nuttigste informatie omvat 3D/2D-tekeningen, afmetingen, gewenste siliconenhardheid, geschatte jaar- of bestelhoeveelheid, kleurvereisten, informatie over elektrodes of inserts, oppervlakteafwerking, verpakkingsvereisten en doelmarkt.

Ondersteunt u OEM- en ODM-productie?

Ja. Aobo Silicone kan zowel OEM-productie op basis van klantontwerpen als ODM-ontwikkeling ondersteunen voor klanten die hulp nodig hebben bij materiaal-, gereedschaps-, structuur- en productie-optimalisatie.
