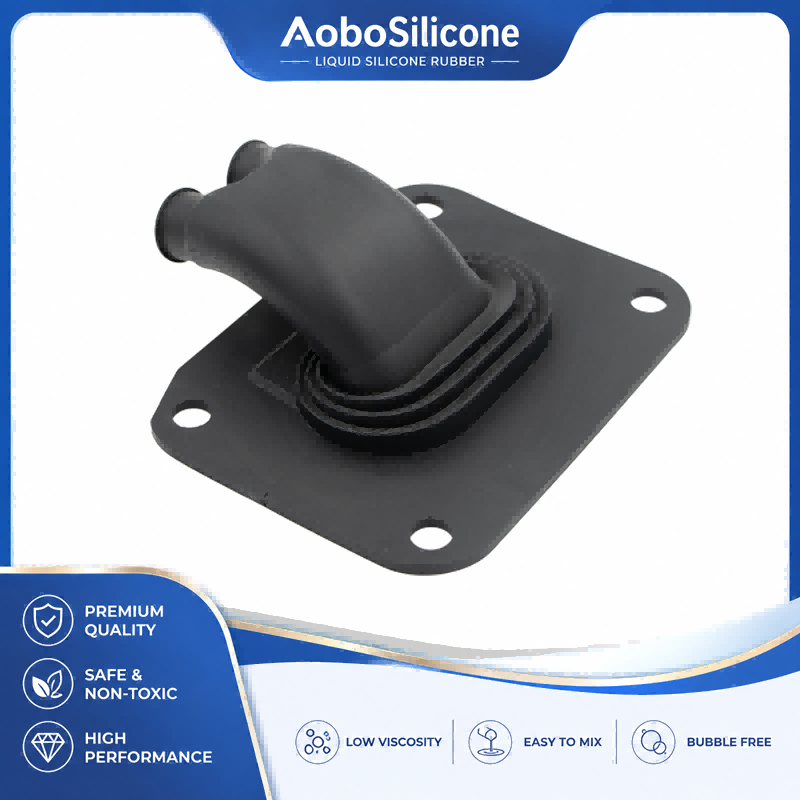

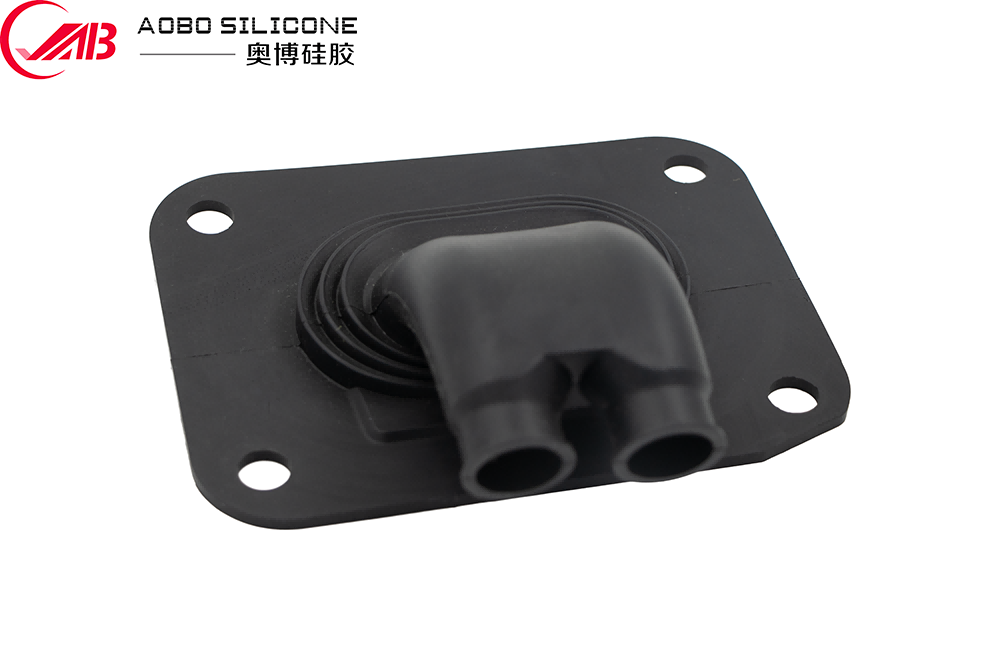

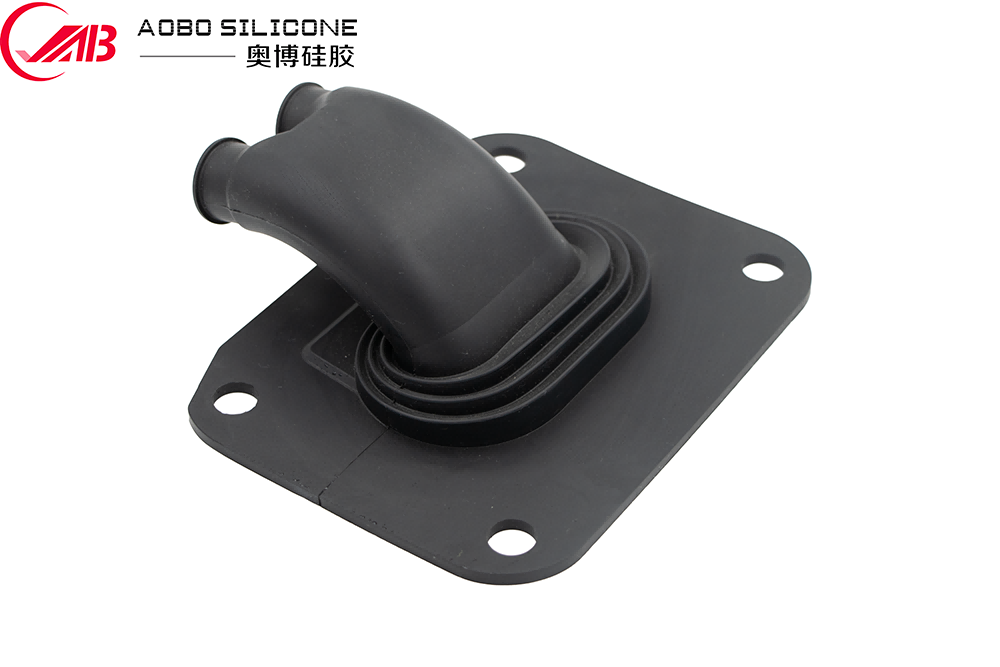

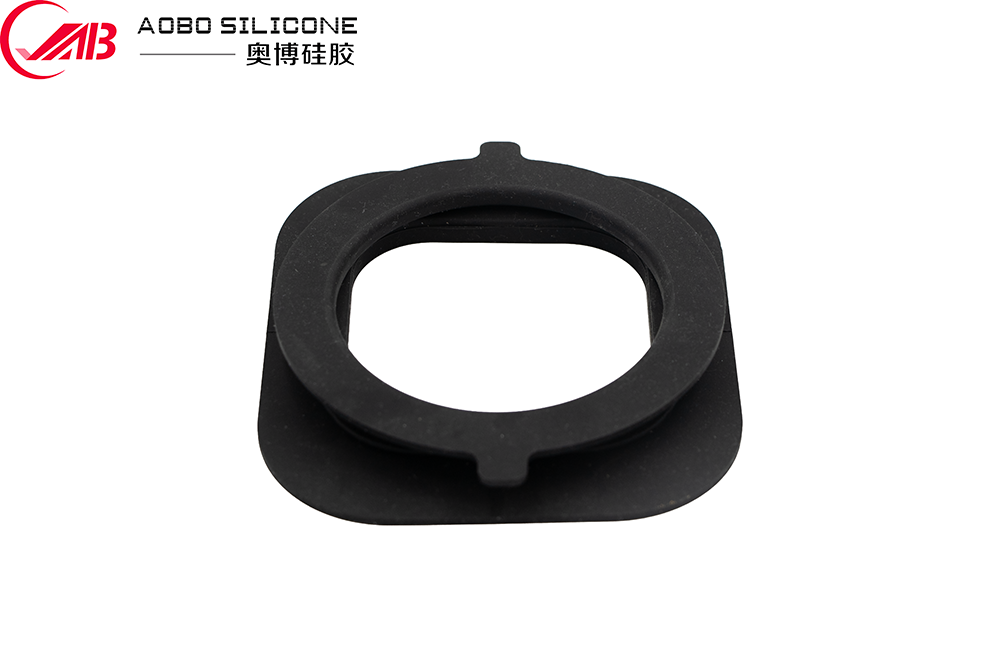

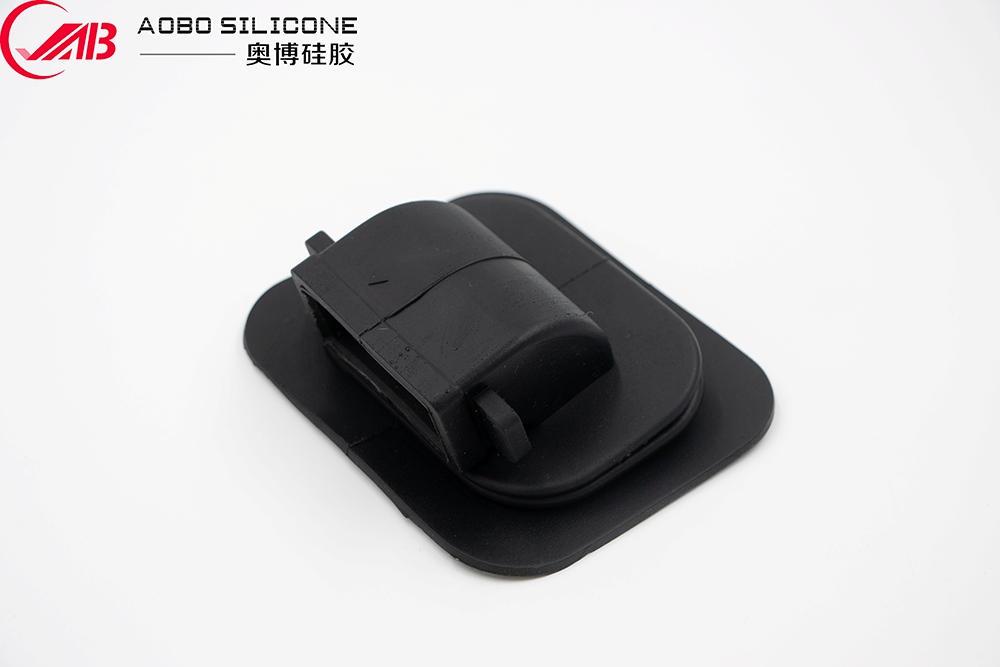

LSR overgoten ventilatiekanaal voor auto's

In HVAC- en thermische beheersystemen voor auto's is een ontluchtingskanaal meer dan een eenvoudige luchtdoorgang. Het kanaal moet een stabiel luchtstroompad behouden en tegelijkertijd trillingen, thermische cycli, maattoleranties en herhaalde montagebelastingen opvangen. Op de verbindingspunten kan zelfs een kleine opening leiden tot luchtlekkage, geluid of onstabiele HVAC-prestaties.

Het LSR Overmolded Automotive Air Vent Duct combineert een stijf structureel substraat met een vloeibare siliconenrubber (LSR) omhulling. Deze constructie creëert geïntegreerde afdichtings- en dempingseigenschappen direct rond het verbindingsgebied, waardoor de noodzaak voor afzonderlijke rubberen afdichtingen wordt verminderd en de montage wordt vereenvoudigd.

Voor HVAC in de auto-industrie, thermisch beheer van batterijen en andere luchtgeleidingstoepassingen is LSR-overmolding met name nuttig wanneer een component elastische afdichting, trillingsisolatie, complexe geometrie en langdurige temperatuurbestendigheid in één enkel gegoten onderdeel vereist.

Waarom LSR-overmolding gebruiken voor luchtkanalen in auto's?

Traditionele luchtkanalen voor auto's kunnen afhankelijk zijn van afzonderlijke O-ringen, schuimafdichtingen, rubberen hulzen of mechanische klemmen om maattoleranties te compenseren. Hoewel deze oplossingen kunnen werken, vergroten ze het aantal componenten en creëren ze extra montage-interfaces.

Een LSR-overmolding autokanaal integreert het flexibele afdichtingsmateriaal rechtstreeks op het stijve kanaal of de connector.

De basisstructuur bestaat normaal gesproken uit:

● Stijf substraat:PA, PP, PBT, PC/ABS of andere technische kunststoffen, afhankelijk van de toepassing
● LSR-afdichtingslaag:gegoten rond geselecteerde interfaces
● Functionele afdichtingsgeometrie:lippen, ribben, kralen, mouwen of aangepaste contactoppervlakken
● Verbindingskenmerken:klikconstructies, groeven, bevestigingspunten of mechanische vergrendelingselementen

Dankzij dit ontwerp kan het siliconengedeelte kleine variaties in afmetingen compenseren, terwijl de contactdruk tegen het passende onderdeel behouden blijft.

Het resultaat is een meer geïntegreerde oplossing voor toepassingen waarbij conventionele afzonderlijke afdichtingen de assemblage ingewikkeld kunnen maken.

Materiaalprestaties en technische waarde

Vloeibaar siliconenrubber wordt geselecteerd voor automobieltoepassingen omdat de eigenschappen ervan relatief stabiel blijven over een breed temperatuurbereik.

Afhankelijk van de geselecteerde LSR-kwaliteit en formulering kunnen typische kenmerken zijn:

De werkelijke waarden zijn afhankelijk van de geselecteerde siliconenformulering, vormomstandigheden, geometrie en toepassingsvereisten. De definitieve specificaties moeten tijdens de productontwikkeling worden bevestigd.

Temperatuurbestendigheid

HVAC-kanalen in auto's kunnen herhaaldelijke temperatuurschommelingen ervaren. Toepassingen onder de motorkap en thermisch beheer kunnen componenten ook blootstellen aan hoge temperaturen.

LSR behoudt zijn flexibiliteit over een breed temperatuurbereik, waardoor het geschikt is voor componenten die worden blootgesteld aan hete lucht, koude lucht, thermische cycli en temperatuurveranderingen in het motor- of batterijcompartiment.

Elastische afdichting

In tegenstelling tot harde kunststoffen kunnen siliconen onder druk vervormen en herstellen na het loslaten van de belasting. Deze eigenschap maakt het mogelijk dat het omgevormde gedeelte contact houdt met de pasoppervlakken, ondanks kleine variaties in de afmetingen.

Voor luchtgeleidingscomponenten helpt dit de lekkage op aansluitpunten te verminderen.

Trillingsisolatie

De siliconenlaag fungeert ook als een flexibel grensvlak tussen stijve componenten.

Wanneer HVAC-modules, ventilatoren, kanalen of voertuigconstructies trillen, kan het flexibele siliconengedeelte een deel van de mechanische beweging absorberen in plaats van alle trillingen rechtstreeks via het stijve kanaal over te brengen.

Dit maaktsiliconenrubber overgietonderdelennuttig wanneer afdichting en trillingsisolatie tegelijkertijd vereist zijn.

Typische automobieltoepassingen

DeLSR overgoten ventilatiekanaal voor auto'skan worden ontworpen voor verschillende soorten lucht- en thermische managementsystemen in voertuigen.

1. HVAC-luchtdistributie

Voor personenvoertuigen kan het onderdeel worden gebruikt rond HVAC-luchtuitlaten, aftakkingskanalen, luchtgeleidingsinterfaces en flexibele verbindingssecties.

Het siliconenafdichtingsgebied helpt bij het opvangen van montagetoleranties terwijl een ingesloten luchtstroompad behouden blijft.

2. Thermisch beheer van de batterij

Elektrische voertuigen leggen meer nadruk op thermisch beheer.

Luchtkanalen kunnen worden gebruikt om geconditioneerde lucht rond batterijmodules of thermische beheersystemen te leiden. In deze omgevingen worden maatvastheid, afdichtingsprestaties, trillingsweerstand en temperatuurwisselingen bijzonder belangrijk.

3. Koeling van e-as en vermogenselektronica

Bepaalde EV-thermische beheerarchitecturen maken gebruik van speciale lucht- of vloeistofkanalen rond vermogenselektronica en aandrijfsysteemcomponenten.

Een overgegoten siliconeninterface kan zorgen voor een soepele verbinding tussen stijve componenten waar trillingen en thermische uitzetting moeten worden opgevangen.

4. Luchtgeleiding onder de motorkap

Componenten die in de motorruimte zijn geïnstalleerd, hebben te maken met veeleisendere temperatuur- en omgevingsomstandigheden.

LSR kan worden geselecteerd wanneer een flexibele afdichtingsinterface vereist is zonder een aparte elastomeerhuls te introduceren.

Belangrijke ontwerpoverwegingen

Succesvol overmolding hangt sterk af van het grensvlak tussen de siliconen en het substraat. Het onderdeel moet daarom voor beide worden ontworpensiliconenvloei en mechanische retentiein plaats van simpelweg een siliconenlaag toe te voegen aan een bestaand plastic kanaal.

Substraatgeometrie

Het kunststofsubstraat moet voldoende mechanische stabiliteit bieden tijdens injectie en service.

Potentiële ontwerpelementen zijn onder meer:

● Mechanische ondersnijdingen
● Vasthoudribben
● Groeven
● Doorlopende gaten
● Vergrendelingsconstructies
● Positioneringsfuncties
● Gecontroleerde hechtoppervlakken

Wanneer chemische hechting tussen LSR en substraat vereist is, moeten de materiaalcompatibiliteit en oppervlaktebehandeling tijdens de ontwikkeling worden geëvalueerd.

Siliconen wanddikte

De dikte van de siliconen moet worden bepaald op basis van de vereiste afdichtingskracht, vervorming, geometrie en injectieomstandigheden.

Overmatig dunne secties kunnen vulproblemen veroorzaken, terwijl onnodig dikke secties het materiaalverbruik en de uithardingstijd kunnen verlengen.

Voor afdichtingslippen en flexibele interfaces moet de geometrie worden gevalideerd door middel van compressie- en vervormingsanalyse, in plaats van alleen te vertrouwen op de nominale dikte.

Tolerantiestapeling

Bij kanaalaansluitingen voor auto's zijn vaak meerdere gegoten of gestampte componenten betrokken.

De siliconeninterface kan maatvariatie van onderdeel tot onderdeel compenseren, maar mag niet worden beschouwd als vervanging voor een goed tolerantieontwerp.

Tijdens de DFM-evaluatie moeten ingenieurs rekening houden met het volgende:

● Maattolerantie van het substraat
● Tolerantie voor siliconenvormgeving
● Tolerantie van bijpassende componenten
● Compressiebereik
● Montagekracht
● Herstel van afdichtingen
● Thermische uitzetting

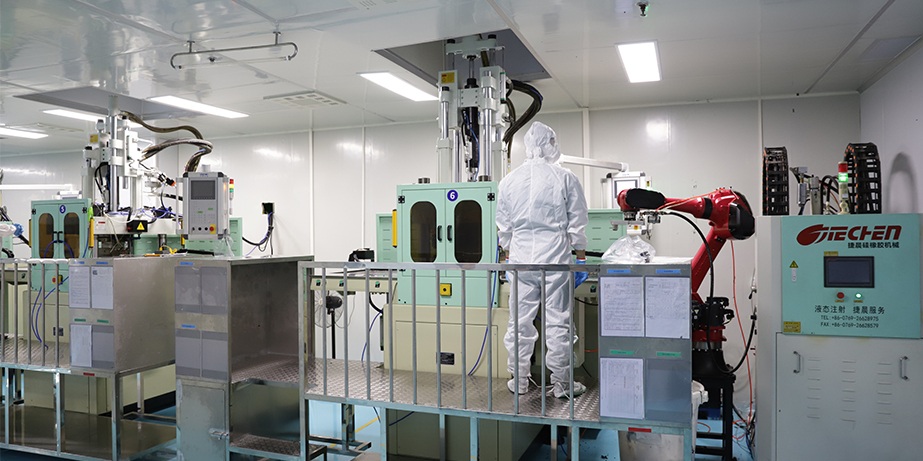

Productieproces

Een typischLSR overmolding autokanaalHet productieproces omvat verschillende gecontroleerde fasen.

1. Voorbereiding van het substraat:Het stijve plastic onderdeel wordt afzonderlijk gegoten en geïnspecteerd op maatconsistentie, vervuiling, flits en oppervlaktedefecten.

2. Positionering invoegen:Het substraat wordt nauwkeurig in de LSR-mal gepositioneerd. Voor productie met meerdere caviteiten is een consistente positionering van de wisselplaat vooral belangrijk, omdat zelfs kleine afwijkingen de siliconendikte en afdichtingsgeometrie kunnen beïnvloeden.

3. LSR-injectie:Tweecomponenten vloeibare siliconen worden gedoseerd, gemengd en in de mal geïnjecteerd. Omdat LSR vóór het uitharden een lage viscositeit heeft, kan het relatief complexe afdichtingsstructuren en dunne functionele gebieden opvullen als het gietkanaal en het ontluchtingssysteem goed zijn ontworpen.

4. Vulcanisatie:De siliconen harden uit in de verwarmde mal en vormen de uiteindelijke elastische afdichtingsstructuur. Uithardingsparameters moeten worden gecontroleerd om consistente hardheid, maatvastheid en oppervlaktekwaliteit te bereiken.

5. Ontvormen en inspectie:Na het gieten wordt het onderdeel geïnspecteerd op:

● Flitser
● Korte opnames
● Luchtvallen
● Oppervlaktedefecten
● Siliconenverplaatsing
● Hechtings- of retentiedefecten
● Maatafwijkingen

Kritische afdichtingsafmetingen kunnen worden gemeten met behulp van speciale armaturen of geautomatiseerde inspectieapparatuur.

Kwaliteitscontrole voor automobieltoepassingen

Voor inkoopteams in de automobielsector is materiaalcertificering alleen niet voldoende. Het voltooide omgevormde samenstel moet worden geëvalueerd als een functioneel onderdeel.

Een geschikt inspectieprogramma kan het volgende omvatten:

Voor automobielprojecten moeten de testomstandigheden worden gedefinieerd op basis van de daadwerkelijke voertuigomgeving, in plaats van gebruik te maken van algemene laboratoriumomstandigheden.

Duurzaamheid, afdichting, NVH en temperatuurprestaties

Afdichtingsprestaties

Het siliconengedeelte moet een gecontroleerde compressie tegen het pasoppervlak behouden. Een goed ontworpen afdichtlip of kraal kan kleine variaties in de montage opvangen zonder dat er overmatige inbrengkracht nodig is.

Voor HVAC-systemen moeten lektests worden uitgevoerd onder gedefinieerde druk- en temperatuuromstandigheden.

NVH-overwegingen

Luchtkanalen kunnen een bron van ongewenste trillingen en luchtstroomgeluid worden als stijve componenten mechanische trillingen rechtstreeks op de voertuigconstructie overbrengen.

De elastomere overmal kan een zekere mate van mechanische isolatie bieden tussen het kanaal en aangrenzende componenten.

De NVH-prestaties zijn echter afhankelijk van het volledige systeem, inclusief luchtstroomsnelheid, kanaalgeometrie, montagemethode, ventilator-/blowerkarakteristieken en voertuigconstructie.

Thermisch fietsen

Herhaalde overgangen tussen lage en hoge temperaturen kunnen differentiële uitzetting tussen siliconen- en kunststofsubstraten veroorzaken.

Het overmold-ontwerp moet daarom rekening houden met verschillen in:

● Coëfficiënt van thermische uitzetting
● Elasticiteitsmodulus
● Interface-geometrie
● Hechting of mechanische retentie
● Wanddikte

Verouderingsweerstand

Auto-onderdelen kunnen worden blootgesteld aan hitte, vochtigheid, ozon, schoonmaakmiddelen en andere omgevingsfactoren.

De geselecteerde LSR-klasse moet daarom worden beoordeeld aan de hand van de feitelijke blootstelling aan chemicaliën en omgevingsfactoren die tijdens het gebruik van het voertuig wordt verwacht.

Maatwerk voor OEM en Tier Suppliers

DeLSR overgoten ventilatiekanaal voor auto'skan worden aangepast aan het voertuigplatform en de HVAC-architectuur.

Typische aanpassingsopties zijn onder meer:

● Substraatmateriaal
● Siliconenhardheid
● Siliconenkleur
● Kanaaldiameter
● Wanddikte
● Afdichtlipgeometrie
● Connectorgeometrie
● Overmoldingsgebied
● Mechanische retentiestructuur
● Oppervlaktetextuur
● Markering of identificatie
● Verpakkingsconfiguratie

Voor nieuwe projecten kunnen 3D CAD-bestanden, 2D-tekeningen, materiaalspecificaties, het beoogde productievolume en milieueisen worden gebruikt om de initiële DFM-beoordeling vast te stellen.

Prototypegereedschap of proefmatrijzen kunnen vervolgens worden gebruikt om de vulling, de maatnauwkeurigheid, het afdichtingsgedrag en de montage te valideren voordat het massaproductiegereedschap wordt voltooid.

Projectervaring: Reduceren van componenten bij de HVAC-aansluiting

Een typisch HVAC-ontwikkelingsproject in de automobielsector kan beginnen met een stijf plastic kanaal in combinatie met een afzonderlijk gemonteerde rubberen afdichting.

Het technische team kan drie terugkerende problemen tegenkomen: de afdichting kan tijdens de montage verschuiven, de verbinding vereist extra montagearbeid en de variatie in afmetingen tussen het kanaal en de bijbehorende behuizing beïnvloedt de consistentie van de afdichting.

Een vloeibare siliconen-overmolding-oplossing kan de afzonderlijke afdichting vervangen door een gecontroleerde siliconenafdichtingsstructuur rechtstreeks op de kanaalaansluiting te gieten.

Tijdens de ontwikkeling omvatten de belangrijkste optimalisatiepunten doorgaans de siliconenhardheid, de geometrie van de afdichtingslip, de compressieverhouding, de kenmerken van substraatretentie en de positie van de injectiepoort.

Het doel is niet simpelweg om het onderdeel zachter te maken. Het technische doel is om een ​​gecontroleerde interface tot stand te brengen die dit mogelijk maaktherhaalbare afdichtingskracht, stabiel montagegedrag, trillingsisolatie en langdurige omgevingsbestendigheid.

Dit type ontwerp is met name relevant voor EV-platforms waar HVAC- en thermische beheersystemen voor batterijen steeds meer compacte, lichtgewicht en sterk geïntegreerde componenten vereisen.

Waarom kiezen voor een LSR-overmolded kanaal in plaats van een afzonderlijke rubberen afdichting?

De beste keuze hangt af van het productievolume, de investering in gereedschap, de vereiste afdichtingsprestaties, de montagemethode en de architectuur van het voertuigplatform.

Veelgestelde vragen

Wat is een LSR-overgoten luchtkanaal voor auto's?
Het is een luchtgeleidingscomponent voor auto's die een stijf substraat combineert met vloeibaar siliconenrubber dat rechtstreeks op geselecteerde gebieden is gegoten. Het siliconengedeelte kan afdichting, demping, trillingsisolatie en tolerantiecompensatie bieden.

Welke materialen kunnen als substraat worden gebruikt?
Veel voorkomende opties zijn technische kunststoffen zoals PA, PP, PBT en PC/ABS. De uiteindelijke selectie hangt af van de temperatuur, blootstelling aan chemicaliën, mechanische vereisten en compatibiliteit met de LSR.

Kan de siliconen aan het plastic worden gehecht?
Ja. Afhankelijk van de materiaalcombinatie en het ontwerp kan de siliconen chemisch aan het substraat worden gebonden of mechanisch worden vastgehouden via groeven, ribben, ondersnijdingen en andere structurele kenmerken. Tijdens de productvalidatie moeten hechtingstests worden uitgevoerd.

Tot welk temperatuurbereik is de siliconen bestand?
Een typische siliconenformulering van autokwaliteit kan ongeveer ondersteunen-50°C tot +200°C, maar het werkelijke werkingsbereik hangt af van de geselecteerde LSR-kwaliteit en toepassingsomstandigheden. Continue blootstelling, thermische cycli en veroudering door omgevingsfactoren moeten afzonderlijk worden geëvalueerd.

Is het product geschikt voor elektrische voertuigen?
Ja. De combinatie van thermische weerstand, elastische afdichting, trillingsisolatie en geïntegreerde vormgeving maakt hem geschikt voor geselecteerde EV HVAC- en thermische beheertoepassingen voor batterijen.

Kan de kanaalgeometrie worden aangepast?
Ja. Diameter, verbindingsstructuur, afdichtingslippen, siliconenhardheid, overmoldingsgebied, substraatmateriaal, kleur en andere dimensionale kenmerken kunnen worden ontwikkeld volgens klanttekeningen en toepassingsvereisten.

Op techniek gerichte levering voor LSR-overmolding in de automobielsector

Voor autoprogramma's is de kritische factor niet simpelweg de productie van een siliconencomponent. DeLSR overgoten ventilatiekanaal voor auto'smoet worden ontwikkeld rond de volledige afdichtingsinterface, substraattolerantie, thermische omgeving, trillingsomstandigheden en assemblageproces.

Aobo Silicone ondersteunt de ontwikkeling van op maat gemaakte siliconenovermoldingDFM-beoordeling en -tooling voor LSR-spuitgieten, inspectie, bemonstering en volumeproductie. Met ervaring op het gebied van precisie-siliconengieten en auto-georiënteerde op maat gemaakte componenten, kan het productieproces worden aangepast aan projectspecifieke materiaal-, geometrie-, tolerantie- en testvereisten.

Voor OEM-, Tier 1- en Tier 2-projecten verstrekt u uw 2D-/3D-tekeningen, substraatmateriaal, doeltemperatuurbereik, jaarlijks volume en afdichtingsvereisten om een ​​technische beoordeling en offerte te starten.
